VME Bus Controller, CMOS, CPGA145, CERAMIC, PGA-145
| 参数名称 | 属性值 |
| 厂商名称 | Cypress(赛普拉斯) |
| 零件包装代码 | PGA |
| 包装说明 | PGA, |
| 针数 | 145 |
| Reach Compliance Code | unknown |
| ECCN代码 | 3A001.A.2.C |
| 地址总线宽度 | 24 |
| 外部数据总线宽度 | 16 |
| JESD-30 代码 | S-CPGA-P145 |
| 端子数量 | 145 |
| 最高工作温度 | 125 °C |
| 最低工作温度 | -55 °C |
| 封装主体材料 | CERAMIC, METAL-SEALED COFIRED |
| 封装代码 | PGA |
| 封装形状 | SQUARE |
| 封装形式 | GRID ARRAY |
| 认证状态 | Not Qualified |
| 筛选级别 | MIL-STD-883 Class B |
| 最大供电电压 | 5.5 V |
| 最小供电电压 | 4.5 V |
| 标称供电电压 | 5 V |
| 表面贴装 | NO |
| 技术 | CMOS |
| 温度等级 | MILITARY |
| 端子形式 | PIN/PEG |
| 端子位置 | PERPENDICULAR |
| uPs/uCs/外围集成电路类型 | BUS CONTROLLER, VME |
| Base Number Matches | 1 |

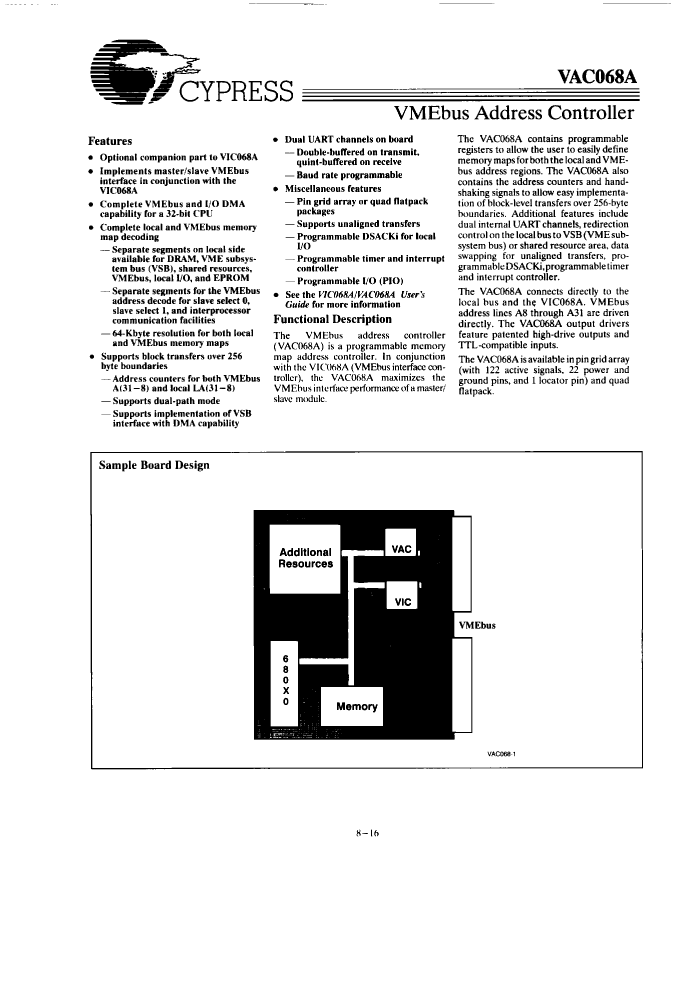

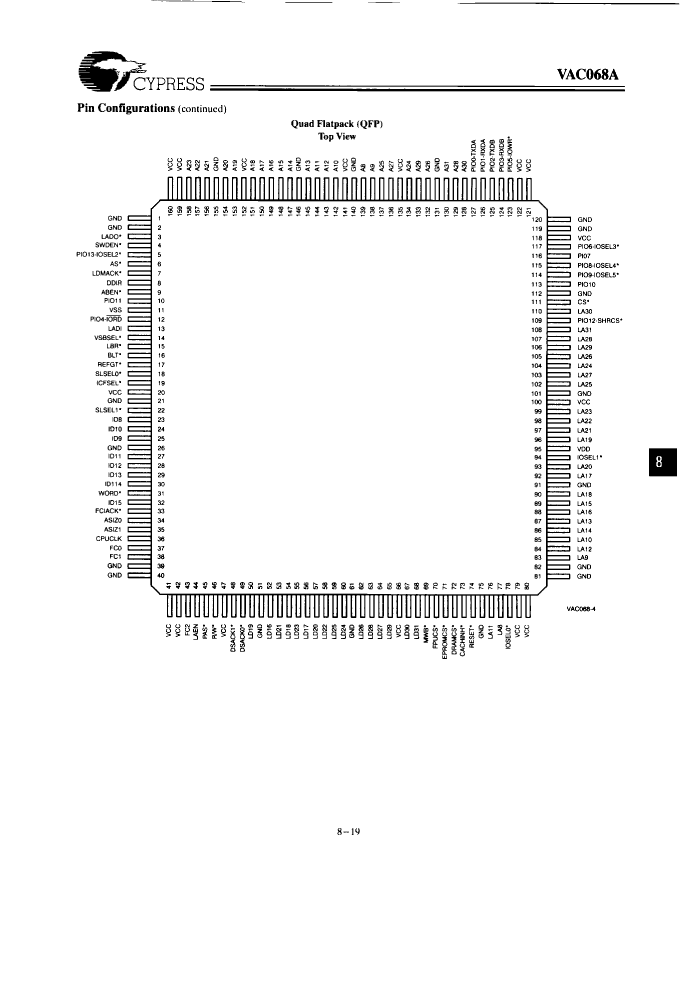

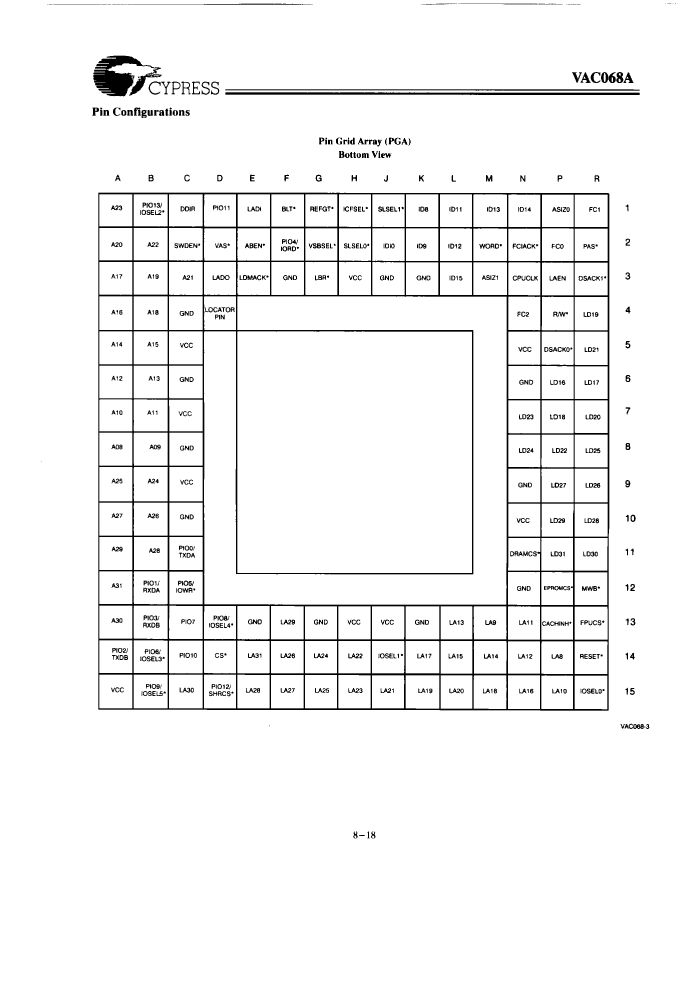

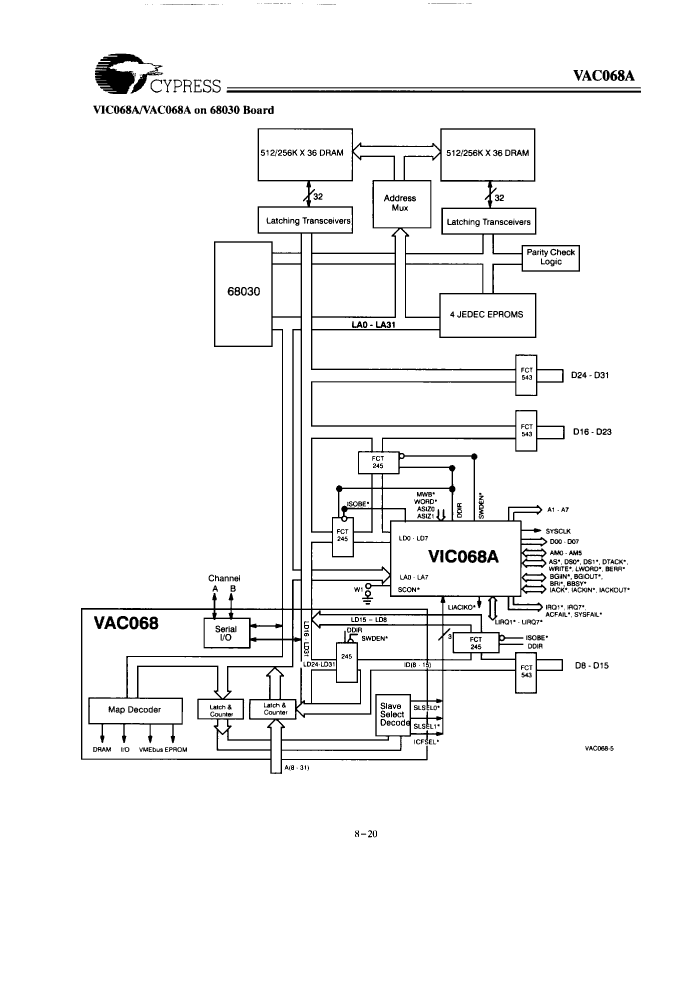

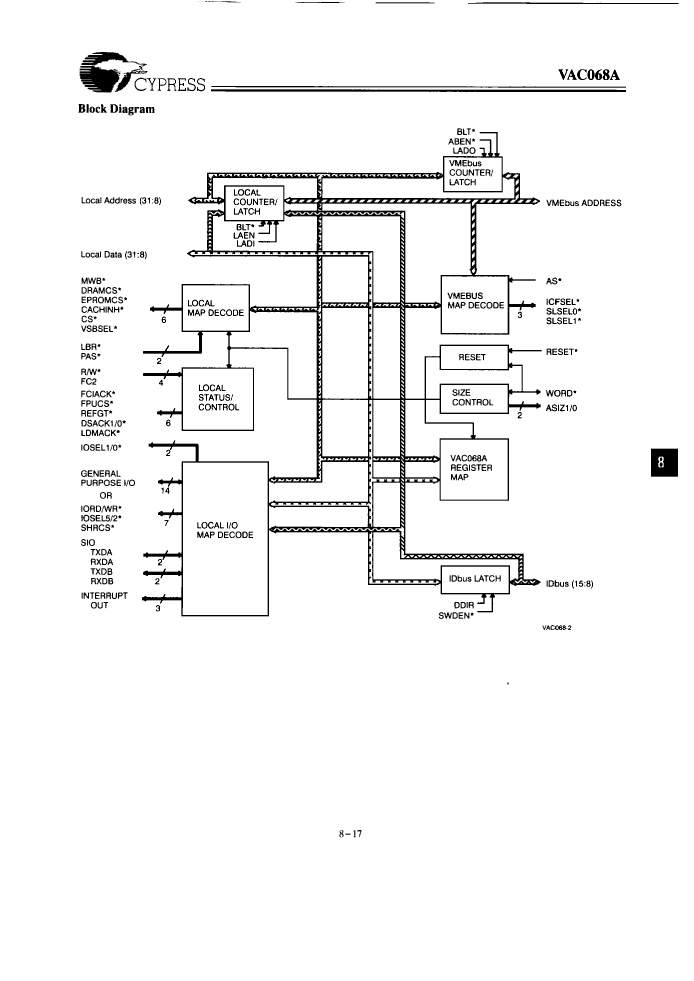

VAC068A VMEbus地址控制器具备双UART（Universal Asynchronous Receiver/Transmitter，通用异步收发器）通道，这些通道是用于实现串行通信的。根据文件内容，以下是关于双UART通道的一些关键特性和功能：
双内部UART通道：VAC068A包含两个内部的UART通道，可以用于与外部设备进行串行通信。
双缓冲/五缓冲：在发送（transmit）时，这些通道是双缓冲的，意味着它们可以存储两组数据，从而提高数据传输的效率；在接收（receive）时，它们是五缓冲的，可以存储更多的数据，减少数据丢失的风险。
可编程的内存映射：用户可以轻松定义本地总线和VMEbus地址区域的内存映射，这允许UART通道与系统的其他部分进行有效的数据交换。
支持块传输：UART通道支持跨256字节边界的块传输，这使得它们能够处理较大的数据块，而不仅仅是一个字节。
地址计数器和握手信号：这些通道包含地址计数器和握手信号，以便于实现基于块的传输。
可编程DSACK：DSACK（Data Strobe Acknowledge）是VMEbus上用于数据交换的信号，VAC068A允许对DSACK进行编程，以控制本地总线上的VSB或共享资源区域的数据交换。
可编程定时器和中断控制器：UART通道还配备了可编程的定时器和中断控制器，这允许根据需要设置定时器，以及在特定条件下触发中断。
支持不齐对齐传输：这意味着UART通道可以处理不是以特定字节边界开始或结束的数据传输。
VMEbus和I/O DMA能力：UART通道可以与VMEbus接口一起工作，实现具有DMA（Direct Memory Access，直接内存访问）能力的VSB接口。
分离的本地和VMEbus内存映射解码：这允许UART通道在本地总线和VMEbus上分别进行内存映射解码，从而提高数据访问的灵活性。
这些特性使得VAC068A的双UART通道非常适合需要高效串行通信的应用，特别是在需要处理大量数据或需要与多个外部设备进行通信的系统中。
| 5962-9200901MXX | 5962-9200901MYX | 5962-9200901MYA | 5962-9200901MXA | |
|---|---|---|---|---|
| 描述 | VME Bus Controller, CMOS, CPGA145, CERAMIC, PGA-145 | VME Bus Controller, CMOS, CQFP160, QFP-160 | VME Bus Controller, CMOS, CQFP160, QFP-160 | Multifunction Peripheral, CMOS, CPGA145, CERAMIC, PGA-145 |
| 厂商名称 | Cypress(赛普拉斯) | Cypress(赛普拉斯) | Cypress(赛普拉斯) | Cypress(赛普拉斯) |
| 零件包装代码 | PGA | QFP | QFP | PGA |
| 包装说明 | PGA, | QFP, | QFP, | PGA, |
| 针数 | 145 | 160 | 160 | 145 |
| Reach Compliance Code | unknown | unknown | unknown | unknown |
| 地址总线宽度 | 24 | 24 | 24 | 24 |
| 外部数据总线宽度 | 16 | 16 | 16 | 16 |
| JESD-30 代码 | S-CPGA-P145 | S-CQFP-G160 | S-CQFP-G160 | S-CPGA-P145 |
| 端子数量 | 145 | 160 | 160 | 145 |
| 最高工作温度 | 125 °C | 125 °C | 125 °C | 125 °C |
| 最低工作温度 | -55 °C | -55 °C | -55 °C | -55 °C |
| 封装主体材料 | CERAMIC, METAL-SEALED COFIRED | CERAMIC, METAL-SEALED COFIRED | CERAMIC, METAL-SEALED COFIRED | CERAMIC, METAL-SEALED COFIRED |
| 封装代码 | PGA | QFP | QFP | PGA |
| 封装形状 | SQUARE | SQUARE | SQUARE | SQUARE |
| 封装形式 | GRID ARRAY | FLATPACK | FLATPACK | GRID ARRAY |
| 认证状态 | Not Qualified | Not Qualified | Not Qualified | Not Qualified |
| 筛选级别 | MIL-STD-883 Class B | MIL-STD-883 Class B | MIL-STD-883 Class B | MIL-STD-883 |
| 最大供电电压 | 5.5 V | 5.5 V | 5.5 V | 5.5 V |
| 最小供电电压 | 4.5 V | 4.5 V | 4.5 V | 4.5 V |
| 标称供电电压 | 5 V | 5 V | 5 V | 5 V |
| 表面贴装 | NO | YES | YES | NO |
| 技术 | CMOS | CMOS | CMOS | CMOS |
| 温度等级 | MILITARY | MILITARY | MILITARY | MILITARY |
| 端子形式 | PIN/PEG | GULL WING | GULL WING | PIN/PEG |
| 端子位置 | PERPENDICULAR | QUAD | QUAD | PERPENDICULAR |
| Base Number Matches | 1 | 1 | 1 | 1 |
| ECCN代码 | 3A001.A.2.C | 3A001.A.2.C | 3A001.A.2.C | - |
| uPs/uCs/外围集成电路类型 | BUS CONTROLLER, VME | BUS CONTROLLER, VME | BUS CONTROLLER, VME | - |
| 长度 | - | 28.05 mm | 28.05 mm | 40.0685 mm |
| 座面最大高度 | - | 2.8 mm | 2.8 mm | 5.207 mm |
| 端子节距 | - | 0.635 mm | 0.635 mm | 2.54 mm |
| 宽度 | - | 28.05 mm | 28.05 mm | 40.0685 mm |
