SED20HF45S: 产品描述Rectifier Diode, Schottky, 1 Phase, 1 Element, 20A, 45V V(RRM), Silicon, HERMETIC SEALED PACKAGE-1; 产品类别分立半导体二极管; 文件大小51KB，共2页; 制造商SSDI; 官网地址http://www.ssdi-power.com/

下载文档详细参数选型对比全文预览

SED20HF45S概述

Rectifier Diode, Schottky, 1 Phase, 1 Element, 20A, 45V V(RRM), Silicon, HERMETIC SEALED PACKAGE-1

SED20HF45S规格参数

参数名称	属性值
厂商名称	SSDI
包装说明	HERMETIC SEALED PACKAGE-1
针数	1
Reach Compliance Code	compliant
ECCN代码	EAR99
应用	GENERAL PURPOSE
外壳连接	ANODE
配置	SINGLE
二极管元件材料	SILICON
二极管类型	RECTIFIER DIODE
JESD-30 代码	S-CSSO-G1
最大非重复峰值正向电流	250 A
元件数量	1
相数	1
端子数量	1
最大输出电流	20 A
封装主体材料	CERAMIC, METAL-SEALED COFIRED
封装形状	SQUARE
封装形式	SMALL OUTLINE
认证状态	Not Qualified
参考标准	MIL-19500
最大重复峰值反向电压	45 V
表面贴装	YES
技术	SCHOTTKY
端子形式	GULL WING
端子位置	SINGLE

文档预览

下载PDF文档

全文
预览

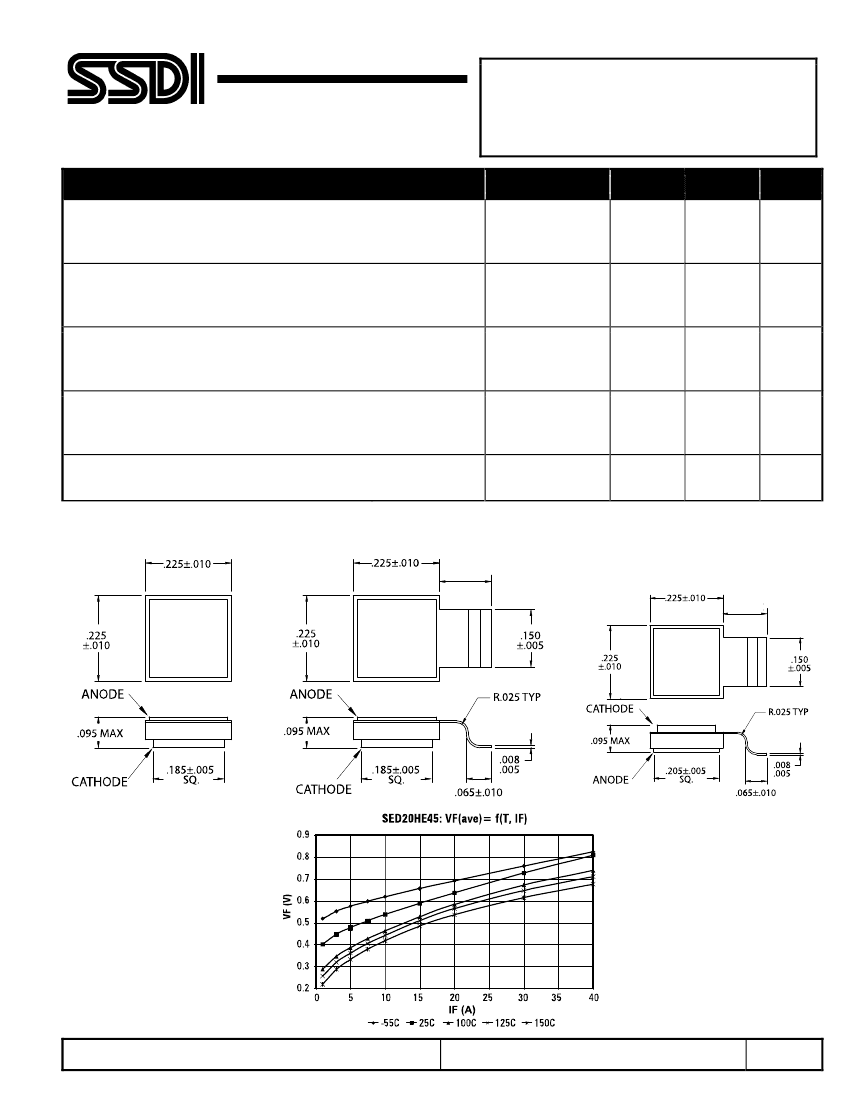

Solid State Devices, Inc.

14701 Firestone Blvd. * La Mirada, Ca 90638

Phone: (562) 404-4474 * Fax: (562) 404-1773

ssdi@ssdi-power.com * www.ssdi-power.com

SED20HB45, SED20HE45

and SED20HF45

20 AMP

45 VOLTS

SCHOTTKY RECTIFIER

FEATURES:

Low Reverse Leakage

Low Forward Voltage Drop

Hermetically Sealed Power Surface

Mount Package

Guard Ring for Overvoltage Protection

Eutectic Die Attach

175

C Operating Temperature

TX, TXV, and Space Level Screening

Available

Symbol

RRM

RWM

FSM

& T

stg

SED20HB45

SED20HE45

SED20HF45

JC

Designer’s Data Sheet

Part Number / Ordering Information

SED20 __ 45 __

Screening

= None

TX = TX Level

TXV = TXV Level

S = S Level

Configuration



HB = without lead

HE = with lead

HF = with lead, reverse polarity

MAXIMUM RATINGS

Peak Repetitive Reverse Voltage

and DC Blocking Voltage

Average Rectified Forward Current

(Resistive Load, 60 Hz, Sine Wave, T

= 100

Peak Surge Current

(8.3 ms Pulse, Half Sine Wave, 1 pulse, T

= 25

Operating and Storage Temperature

Maximum Thermal Resistance

Junction to Case

Value

250

-55 to +175

1.25

3.00

Units

Volts

Amps

C/W

Notes:

1/ For Ordering Information, Price, Operating Curves, and Availability –

Contact Factory.

2/ Screening based on MIL-PRF-19500. Screening flows available on request.

SEDPACK 1

HB Series

HE / HF Series

NOTE:

All specifications are subject to change without notification.

SCD's for these devices should be reviewed by SSDI prior to release.

DATA SHEET #: RSED49C

DOC

SED20HF45S相似产品对比

	SED20HF45S	SED20HB45S	SED20HB45TXV	SED20HB45TX	SED20HF45TX	SED20HF45TXV	SED20HE45TX	SED20HE45TXV	SED20HE45S
描述	Rectifier Diode, Schottky, 1 Phase, 1 Element, 20A, 45V V(RRM), Silicon, HERMETIC SEALED PACKAGE-1	Rectifier Diode, Schottky, 1 Phase, 1 Element, 20A, 45V V(RRM), Silicon, HERMETIC SEALED, SEDPACK-2	Rectifier Diode, Schottky, 1 Phase, 1 Element, 20A, 45V V(RRM), Silicon, HERMETIC SEALED, SEDPACK-2	Rectifier Diode, Schottky, 1 Phase, 1 Element, 20A, 45V V(RRM), Silicon, HERMETIC SEALED, SEDPACK-2	Rectifier Diode, Schottky, 1 Phase, 1 Element, 20A, 45V V(RRM), Silicon, HERMETIC SEALED PACKAGE-1	Rectifier Diode, Schottky, 1 Phase, 1 Element, 20A, 45V V(RRM), Silicon, HERMETIC SEALED PACKAGE-1	Rectifier Diode, Schottky, 1 Phase, 1 Element, 20A, 45V V(RRM), Silicon, HERMETIC SEALED PACKAGE-1	Rectifier Diode, Schottky, 1 Phase, 1 Element, 20A, 45V V(RRM), Silicon, HERMETIC SEALED PACKAGE-1	Rectifier Diode, Schottky, 1 Phase, 1 Element, 20A, 45V V(RRM), Silicon, HERMETIC SEALED PACKAGE-1
厂商名称	SSDI	SSDI	SSDI	SSDI	SSDI	SSDI	SSDI	SSDI	SSDI
包装说明	HERMETIC SEALED PACKAGE-1	HERMETIC SEALED, SEDPACK-2	HERMETIC SEALED, SEDPACK-2	HERMETIC SEALED, SEDPACK-2	S-CSSO-G1	HERMETIC SEALED PACKAGE-1	HERMETIC SEALED PACKAGE-1	HERMETIC SEALED PACKAGE-1	HERMETIC SEALED PACKAGE-1
针数	1	2	2	2	1	1	1	1	1
Reach Compliance Code	compliant	compliant	compliant	compliant	compliant	compliant	compliant	compliant	compliant
ECCN代码	EAR99	EAR99	EAR99	EAR99	EAR99	EAR99	EAR99	EAR99	EAR99
应用	GENERAL PURPOSE	GENERAL PURPOSE	GENERAL PURPOSE	GENERAL PURPOSE	GENERAL PURPOSE	GENERAL PURPOSE	GENERAL PURPOSE	GENERAL PURPOSE	GENERAL PURPOSE
配置	SINGLE	SINGLE	SINGLE	SINGLE	SINGLE	SINGLE	SINGLE	SINGLE	SINGLE
二极管元件材料	SILICON	SILICON	SILICON	SILICON	SILICON	SILICON	SILICON	SILICON	SILICON
二极管类型	RECTIFIER DIODE	RECTIFIER DIODE	RECTIFIER DIODE	RECTIFIER DIODE	RECTIFIER DIODE	RECTIFIER DIODE	RECTIFIER DIODE	RECTIFIER DIODE	RECTIFIER DIODE
JESD-30 代码	S-CSSO-G1	S-CXSO-N2	S-CXSO-N2	S-CXSO-N2	S-CSSO-G1	S-CSSO-G1	S-CSSO-G1	S-CSSO-G1	S-CSSO-G1
最大非重复峰值正向电流	250 A	250 A	250 A	250 A	250 A	250 A	250 A	250 A	250 A
元件数量	1	1	1	1	1	1	1	1	1
相数	1	1	1	1	1	1	1	1	1
端子数量	1	2	2	2	1	1	1	1	1
最大输出电流	20 A	20 A	20 A	20 A	20 A	20 A	20 A	20 A	20 A
封装主体材料	CERAMIC, METAL-SEALED COFIRED	CERAMIC, METAL-SEALED COFIRED	CERAMIC, METAL-SEALED COFIRED	CERAMIC, METAL-SEALED COFIRED	CERAMIC, METAL-SEALED COFIRED	CERAMIC, METAL-SEALED COFIRED	CERAMIC, METAL-SEALED COFIRED	CERAMIC, METAL-SEALED COFIRED	CERAMIC, METAL-SEALED COFIRED
封装形状	SQUARE	SQUARE	SQUARE	SQUARE	SQUARE	SQUARE	SQUARE	SQUARE	SQUARE
封装形式	SMALL OUTLINE	SMALL OUTLINE	SMALL OUTLINE	SMALL OUTLINE	SMALL OUTLINE	SMALL OUTLINE	SMALL OUTLINE	SMALL OUTLINE	SMALL OUTLINE
认证状态	Not Qualified	Not Qualified	Not Qualified	Not Qualified	Not Qualified	Not Qualified	Not Qualified	Not Qualified	Not Qualified
参考标准	MIL-19500	MIL-19500	MIL-19500	MIL-19500	MIL-19500	MIL-19500	MIL-19500	MIL-19500	MIL-19500
最大重复峰值反向电压	45 V	45 V	45 V	45 V	45 V	45 V	45 V	45 V	45 V
表面贴装	YES	YES	YES	YES	YES	YES	YES	YES	YES
技术	SCHOTTKY	SCHOTTKY	SCHOTTKY	SCHOTTKY	SCHOTTKY	SCHOTTKY	SCHOTTKY	SCHOTTKY	SCHOTTKY
端子形式	GULL WING	NO LEAD	NO LEAD	NO LEAD	GULL WING	GULL WING	GULL WING	GULL WING	GULL WING
端子位置	SINGLE	UNSPECIFIED	UNSPECIFIED	UNSPECIFIED	SINGLE	SINGLE	SINGLE	SINGLE	SINGLE
外壳连接	ANODE	-	-	-	ANODE	ANODE	CATHODE	CATHODE	CATHODE
