PG0437.451NLT: 产品描述General Purpose Inductor, 0.45uH, 20%, 1 Element, Ferrite-Core, SMD, ROHS COMPLIANT; 产品类别无源元件电感器; 文件大小196KB，共2页; 制造商Pulse Electronics; 标准

下载文档详细参数选型对比全文预览

PG0437.451NLT概述

General Purpose Inductor, 0.45uH, 20%, 1 Element, Ferrite-Core, SMD, ROHS COMPLIANT

PG0437.451NLT规格参数

参数名称	属性值
是否Rohs认证	符合
厂商名称	Pulse Electronics
包装说明	ROHS COMPLIANT
Reach Compliance Code	compliant
ECCN代码	EAR99
Factory Lead Time	8 weeks
型芯材料	FERRITE
直流电阻	0.00085 Ω
标称电感 (L)	0.45 µH
电感器应用	POWER INDUCTOR
电感器类型	GENERAL PURPOSE INDUCTOR
制造商序列号	PG0437NL
功能数量	1
端子数量	2
最高工作温度	130 °C
最低工作温度	-40 °C
最大额定电流	26 A
形状/尺寸说明	RECTANGULAR PACKAGE
屏蔽	NO
特殊特征	DCR IS MEASURED AT 10% TOLERANCE
表面贴装	YES
端子位置	DUAL ENDED
端子形状	WRAPAROUND
测试频率	0.1 MHz
容差	20%
Base Number Matches	1

文档预览

下载PDF文档

全文
预览

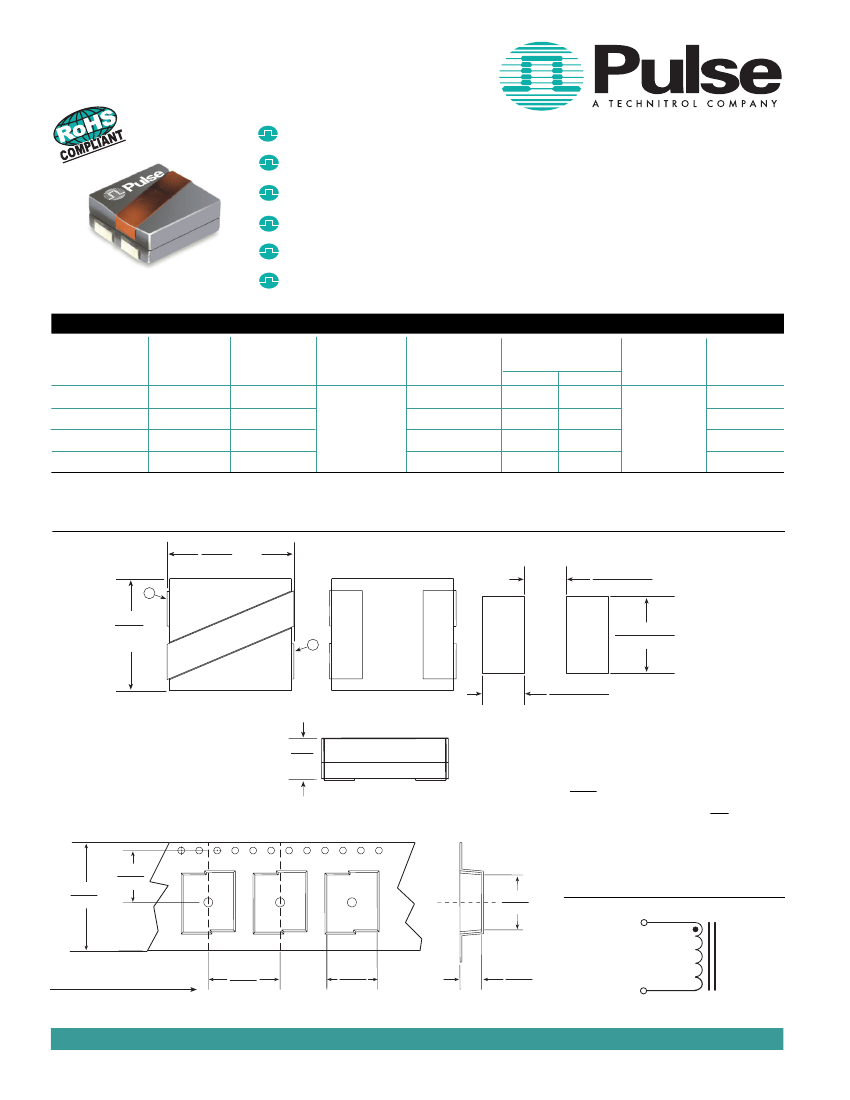

SMT POWER INDUCTORS

Flat Coils - PG0437NL Series

Height:

4.5mm Max

Footprint:

12.5mm x 11.0mm Max

Peak Current Rating:

up to 39A

Frequency Range:

100kHz to 1MHz

Ferrite Core:

No thermal ageing, very low core losses

Patent Pending

Electrical Specifications @ 25°C — Operating Temperature -40°C to +130°C

Part

Number

PG0437.321NL

PG0437.401NL

PG0437.451NL

PG0437.601NL

Inductance

@Irated

(nH TYP)

300

362

390

530

Irated

(A)

DCR

(mΩ ±10%)

Inductance

@0A

(nH ±20%)

320

Saturation

Current Isat

(A TYP)

25°

100°

Heating

Current I

(A TYP)

Core Loss

Factor

43.5

0.85

400

450

600

54.3

61.2

81.5

Mechanical

.492

MAX

12,50

XXXNL

.177 ± .005

4,50 ± 0,12

.327 ± .005

8,30 ± 0,12

.177 ± .005

4,50 ± 0,12

SUGGESTED PAD LAYOUT

.177

4,50

MAX

Weight......................2.3

grams

Tape & Reel

................750/reel

Dimensions:

Inches

Unless otherwise specified, all tolerances are ± .010

0,25

.433

11,00

MAX

Date Code

PATENT

PENDING

TAPE & REEL LAYOUT

.453

11,50

.945

24,00

Schematic

.480

12,20

USER DIRECTION OF FEED

.630

16,00

.441

11,20

.189

4,80

USA 858 674 8100

•

Germany 49 7032 7806 0

•

Singapore 65 6287 8998

•

Shanghai

86 21 54643211 / 2

•

China 86 755 33966678

•

Taiwan 886 3 4641811

www.pulseeng.com

SPM2007 (11/07)

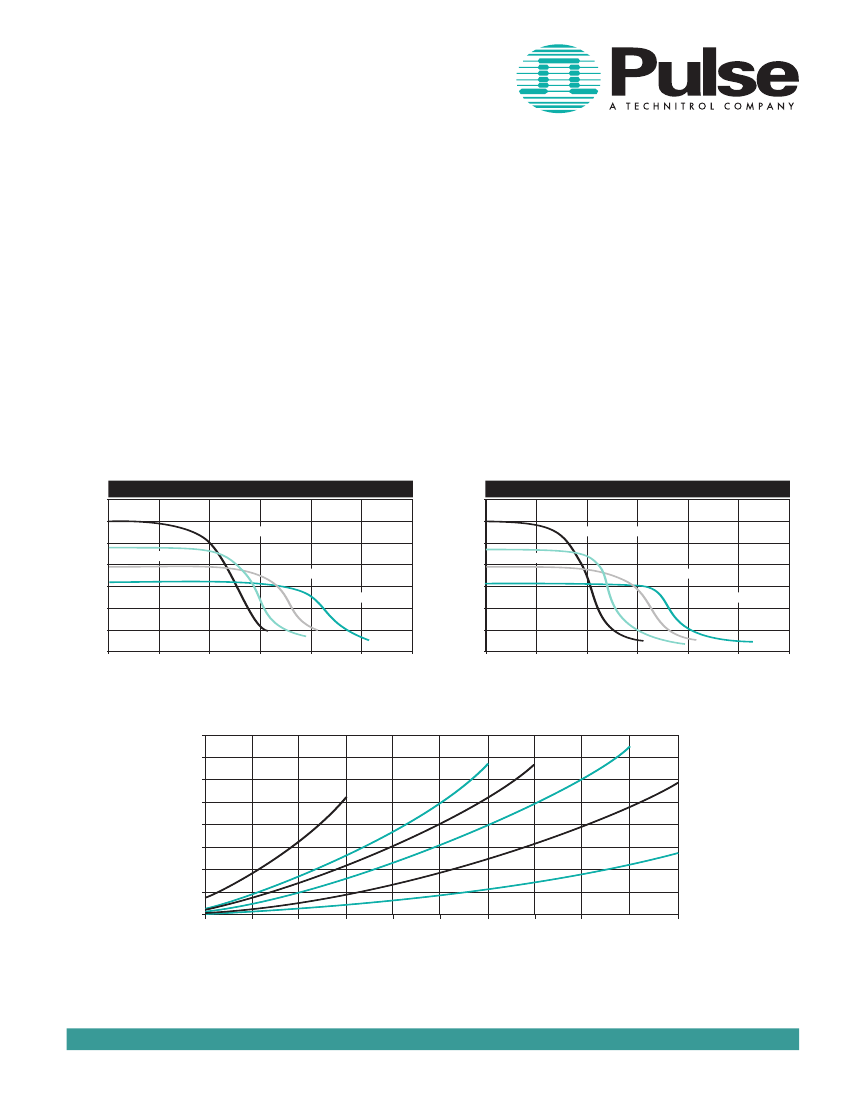

PG0437.451NLT相似产品对比

	PG0437.451NLT	PG0437.401NLT	PG0437.321NLT
描述	General Purpose Inductor, 0.45uH, 20%, 1 Element, Ferrite-Core, SMD, ROHS COMPLIANT	General Purpose Inductor, 0.4uH, 20%, 1 Element, Ferrite-Core, SMD, ROHS COMPLIANT	General Purpose Inductor, 0.32uH, 20%, 1 Element, Ferrite-Core, SMD, ROHS COMPLIANT
是否Rohs认证	符合	符合	符合
厂商名称	Pulse Electronics	Pulse Electronics	Pulse Electronics
Reach Compliance Code	compliant	compliant	compliant
ECCN代码	EAR99	EAR99	EAR99
Factory Lead Time	8 weeks	12 weeks 1 day	8 weeks
型芯材料	FERRITE	FERRITE	FERRITE
直流电阻	0.00085 Ω	0.00085 Ω	0.00085 Ω
标称电感 (L)	0.45 µH	0.4 µH	0.32 µH
电感器应用	POWER INDUCTOR	POWER INDUCTOR	POWER INDUCTOR
电感器类型	GENERAL PURPOSE INDUCTOR	GENERAL PURPOSE INDUCTOR	GENERAL PURPOSE INDUCTOR
制造商序列号	PG0437NL	PG0437NL	PG0437NL
功能数量	1	1	1
端子数量	2	2	2
最高工作温度	130 °C	130 °C	130 °C
最低工作温度	-40 °C	-40 °C	-40 °C
最大额定电流	26 A	28 A	33 A
形状/尺寸说明	RECTANGULAR PACKAGE	RECTANGULAR PACKAGE	RECTANGULAR PACKAGE
屏蔽	NO	NO	NO
特殊特征	DCR IS MEASURED AT 10% TOLERANCE	DCR IS MEASURED AT 10% TOLERANCE	DCR IS MEASURED AT 10% TOLERANCE
表面贴装	YES	YES	YES
端子位置	DUAL ENDED	DUAL ENDED	DUAL ENDED
端子形状	WRAPAROUND	WRAPAROUND	WRAPAROUND
测试频率	0.1 MHz	0.1 MHz	0.1 MHz
容差	20%	20%	20%
Base Number Matches	1	1	1
包装说明	ROHS COMPLIANT	-	ROHS COMPLIANT
