OL5109L-10A: 产品描述Laser Diode Module Emitter, 1505nm Min, 1515nm Max, FC/SPC Connector, Butterfly, Through Hole Mount; 产品类别无线/射频/通信光纤; 文件大小212KB，共6页; 制造商NeoPhotonics Corporporation

下载文档详细参数选型对比全文预览

OL5109L-10A概述

Laser Diode Module Emitter, 1505nm Min, 1515nm Max, FC/SPC Connector, Butterfly, Through Hole Mount

OL5109L-10A规格参数

参数名称	属性值
厂商名称	NeoPhotonics Corporporation
包装说明	BUTTERFLY
Reach Compliance Code	unknown

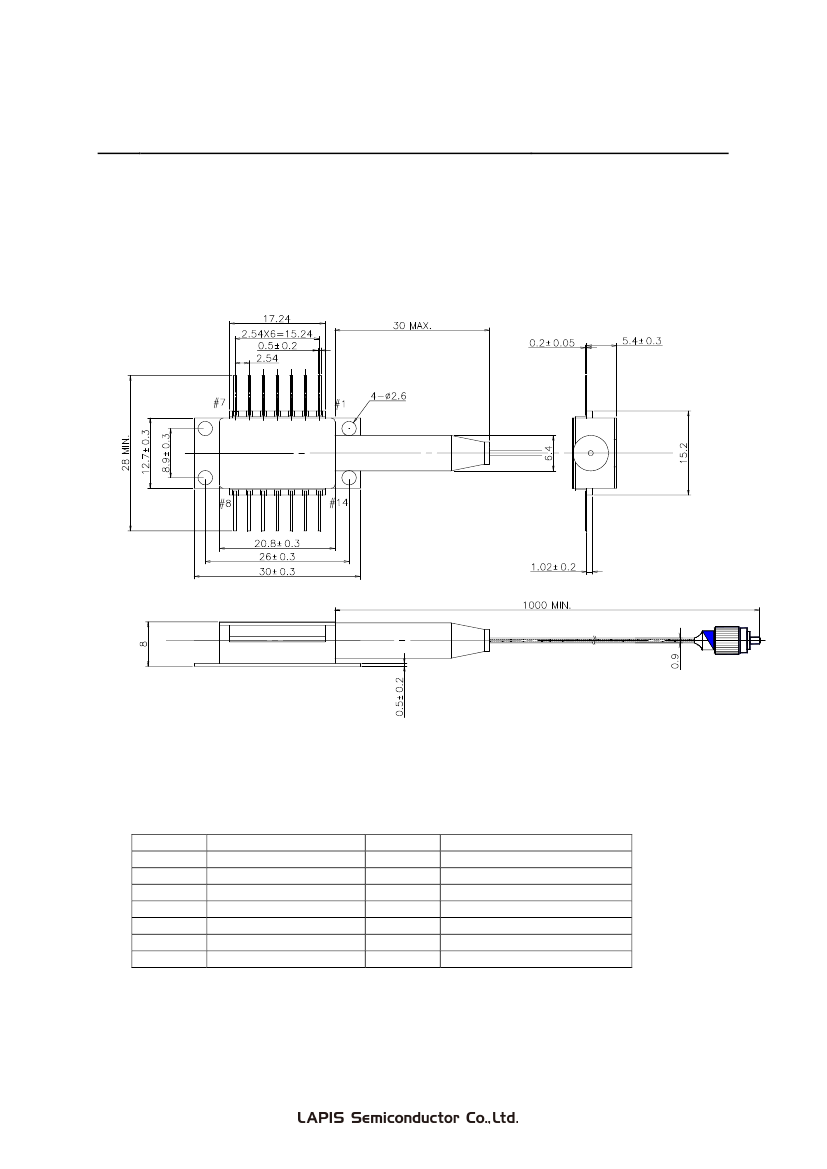

主体宽度	12.7 mm
主体高度	8 mm
主体长度或直径	20.8 mm
内置特性	AMPLIFIER, ISOLATOR, TEC
通信标准	SDH
连接类型	FC/SPC CONNECTOR
最长下降时间	0.5 ns
光纤设备类型	LASER DIODE MODULE EMITTER
光纤类型	SMF
安装特点	THROUGH HOLE MOUNT
信道数量	1
最大工作波长	1515 nm
最小工作波长	1505 nm
标称工作波长	1510 nm
封装形式	BUTTERFLY
上升时间	0.5 ns
光谱宽度	1 nm
电源电流	100 mA
表面贴装	NO
最小阈值电流	30 mA
Base Number Matches	1

文档预览

下载PDF文档

全文
预览

JOG-00980

Optical Components

OLx109L-10 Series

1. DESCRIPTION

OLx109L-10 Series are Laser Diode in Butterfly package with SMF.

Rev. 5 [12. 2011]

Preliminary

10mW Laser Diode Butterfly Modules with Single Mode Fiber, Built in Cooler, Isolator.

2. FEATURES

· Fiber output: Pf=10mW

· Internal monitor PD for power control

· MQW DFB Laser

· Thermo-electric cooler

· Built-in optical isolator

3. APPLICATION

· WDM supervisory channel in SDH system with optical in-line amplifier

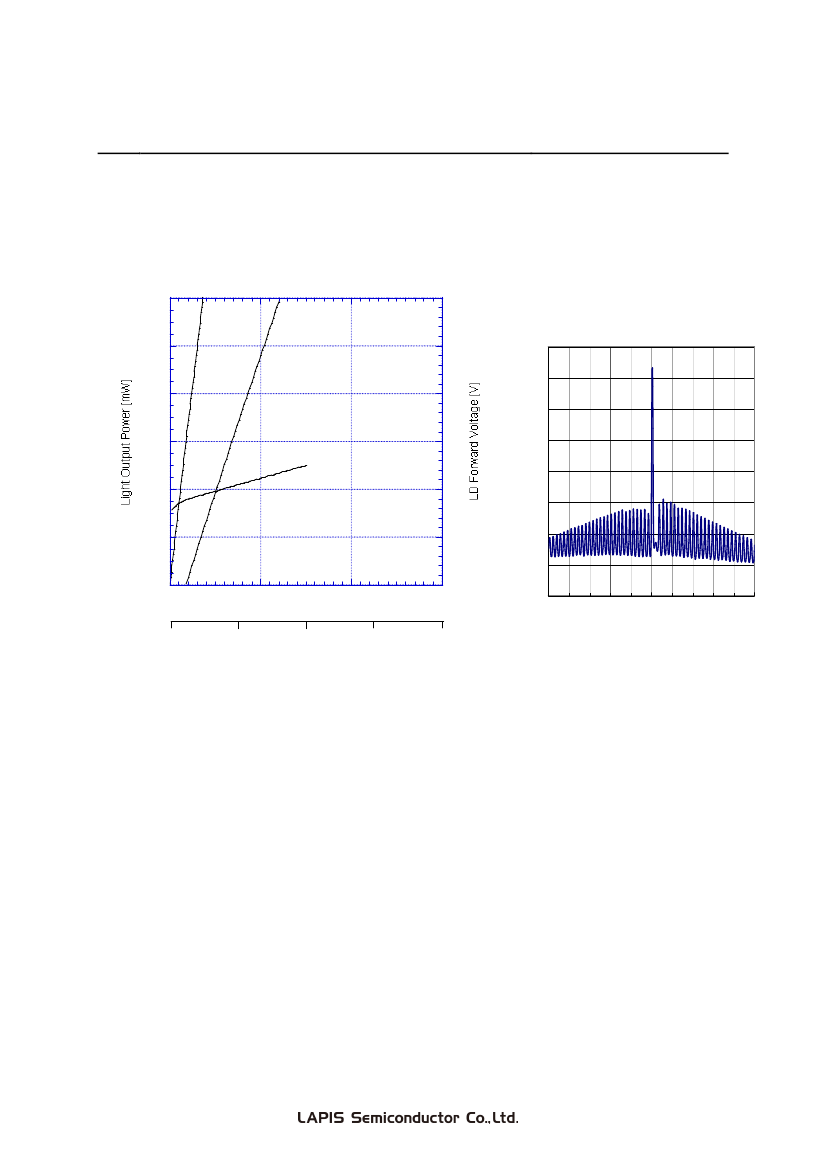

4.OPTICAL AND ELECTRICAL CHARACTERISTICS

= 25°C, unless otherwise specified)

Parameter

Threshold Current

Operation Current

LD Forward Voltage

Peak Wavelength

Spectral Width

Side Mode Suppression Ratio

Isolation

Rise Time

Fall Time

Photo Dark Current

Monitor Current

PD Capacitance

Cooler Capacity

Cooler Current

Cooler Voltage

Thermistor Resistance

Symbol

Ith

Iop

Vfl

λp

∆λ

SMSR

τr

τf

∆T

Rth

Test Conditions

Pf=10mW,CW

OL5109L-10A

Pf=10mW

OL6109L-10A

,CW

OL6109L-10B

Pf=10mW, CW, -20dB

Pf=10mW, CW

Tc=-5 to 70°C

Ibias=Ith,

Pf=10mW, 10-90%

Vrd=5V

Pf=10mW, CW, Vrd=5V

Vrd=5V, f=1MHz

Pf=10mW

∆T=45°C,

Pf=10mW

Tthm=25°C

Min.

---

1505

1620

1645

---

9.5

Typ.

---

1510

1625

1650

---

Max.

100

1515

1630

1655

---

0.5

---

1.2

2.4

10.5

Unit

µA

kΩ

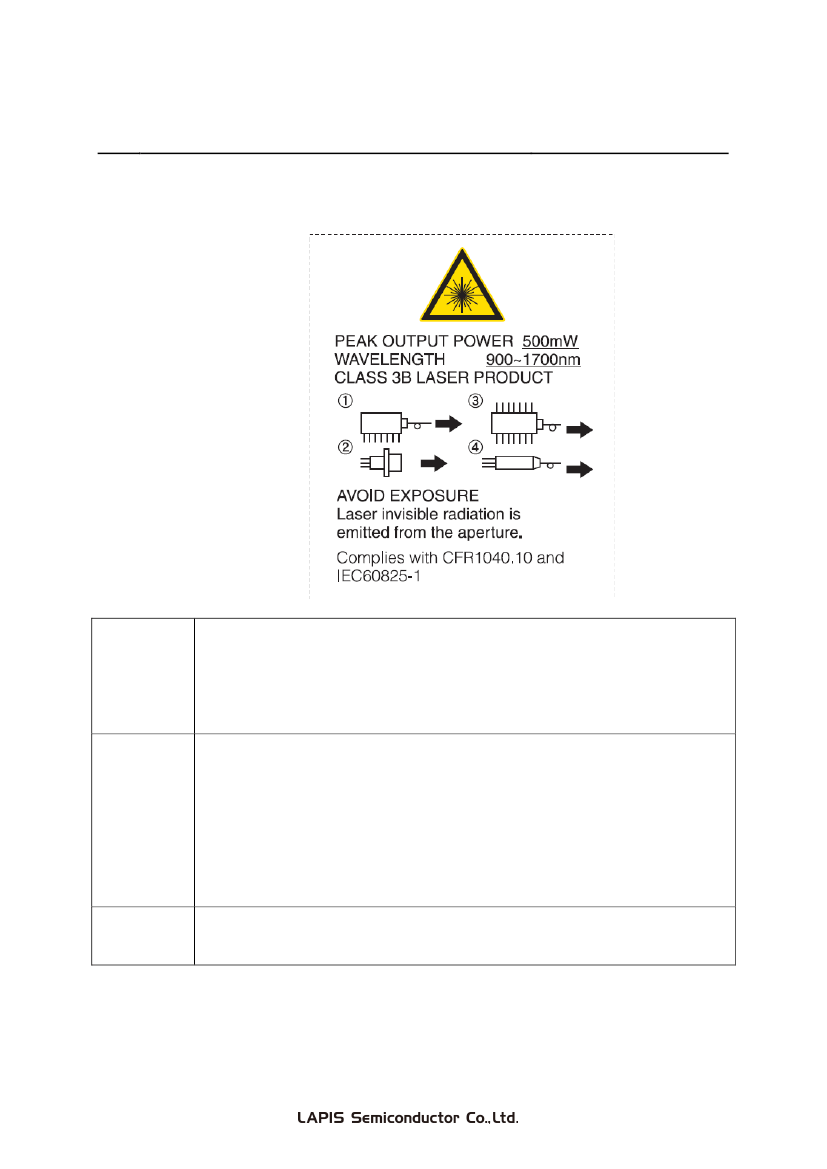

1/6

OL5109L-10A相似产品对比

	OL5109L-10A	OL5109L-10B	OL4109L-10B	OL6109L-10B	OL4109L-10A
描述	Laser Diode Module Emitter, 1505nm Min, 1515nm Max, FC/SPC Connector, Butterfly, Through Hole Mount	Laser Diode Module Emitter, FC/SPC Connector, Butterfly, Through Hole Mount	Laser Diode Module Emitter, FC/SPC Connector, Butterfly, Through Hole Mount	Laser Diode Module Emitter, 1645nm Min, 1655nm Max, FC/SPC Connector, Butterfly, Through Hole Mount	Laser Diode Module Emitter, FC/SPC Connector, Butterfly, Through Hole Mount
包装说明	BUTTERFLY	BUTTERFLY	BUTTERFLY	BUTTERFLY	BUTTERFLY
Reach Compliance Code	unknown	unknown	unknown	unknown	unknown
主体宽度	12.7 mm	12.7 mm	12.7 mm	12.7 mm	12.7 mm
主体高度	8 mm	8 mm	8 mm	8 mm	8 mm
主体长度或直径	20.8 mm	20.8 mm	20.8 mm	20.8 mm	20.8 mm
内置特性	AMPLIFIER, ISOLATOR, TEC	AMPLIFIER, ISOLATOR, TEC	AMPLIFIER, ISOLATOR, TEC	AMPLIFIER, ISOLATOR, TEC	AMPLIFIER, ISOLATOR, TEC
通信标准	SDH	SDH	SDH	SDH	SDH
连接类型	FC/SPC CONNECTOR	FC/SPC CONNECTOR	FC/SPC CONNECTOR	FC/SPC CONNECTOR	FC/SPC CONNECTOR
最长下降时间	0.5 ns	0.5 ns	0.5 ns	0.5 ns	0.5 ns
光纤设备类型	LASER DIODE MODULE EMITTER	LASER DIODE MODULE EMITTER	LASER DIODE MODULE EMITTER	LASER DIODE MODULE EMITTER	LASER DIODE MODULE EMITTER
光纤类型	SMF	SMF	SMF	SMF	SMF
安装特点	THROUGH HOLE MOUNT	THROUGH HOLE MOUNT	THROUGH HOLE MOUNT	THROUGH HOLE MOUNT	THROUGH HOLE MOUNT
信道数量	1	1	1	1	1
封装形式	BUTTERFLY	BUTTERFLY	BUTTERFLY	BUTTERFLY	BUTTERFLY
上升时间	0.5 ns	0.5 ns	0.5 ns	0.5 ns	0.5 ns
光谱宽度	1 nm	1 nm	1 nm	1 nm	1 nm
电源电流	100 mA	100 mA	100 mA	100 mA	100 mA
表面贴装	NO	NO	NO	NO	NO
最小阈值电流	30 mA	30 mA	30 mA	30 mA	30 mA
厂商名称	NeoPhotonics Corporporation	-	NeoPhotonics Corporporation	NeoPhotonics Corporporation	NeoPhotonics Corporporation
