821B003-203RF01

产品描述Circular Connector,
产品类别连接器    连接器
文件大小99KB，共1页
制造商NorComp
官网地址https://www.norcomp.net
标准
下载文档 详细参数 选型对比 全文预览

821B003-203RF01在线购买

供应商 器件名称 价格 最低购买 库存
821B003-203RF01 - - 点击查看 点击购买

821B003-203RF01概述

Circular Connector,

821B003-203RF01规格参数

参数名称属性值
是否Rohs认证符合
Objectid7271618536
Reach Compliance Codecompliant
ECCN代码EAR99
其他特性IP50
后壳类型SOLID
主体深度0.746 inch
主体直径0.476 inch
连接器类型OTHER CIRCULAR CONNECTOR
联系完成配合GOLD FLASH
联系完成终止GOLD FLASH
触点性别FEMALE
触点材料COPPER ALLOY
耦合类型SNAP
空壳NO
滤波功能NO
绝缘体材料POLYPHENYLENE SULFIDE
混合触点NO
安装类型CABLE AND PANEL
最高工作温度200 °C
最低工作温度-40 °C
选件GENERAL PURPOSE
外壳面层NICKEL/CHROME PLATED
外壳材料BRASS
端接类型SOLDER
触点总数3

文档预览

下载PDF文档

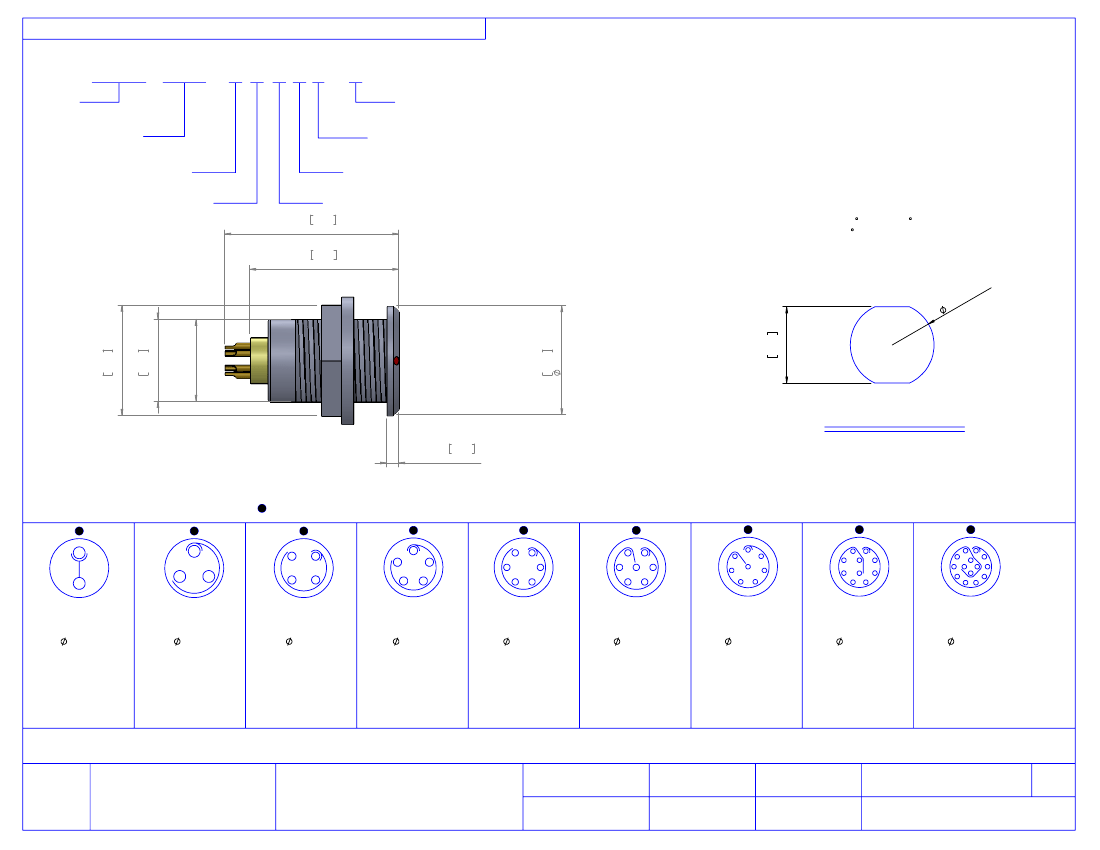

DESCRIPTION: QUIK-LOQ - FEMALE - SOLDER CUP - PANEL MOUNT - FIXED FRONT NUT
UNITS = MM [INCHES]
CHARACTERISSTICS
MATERIALS
SHELL : BRASS
SHELL PLATING : NICKEL
NUT : BRASS
NUT PLATING : NICKEL
LATCH SLEEVE : BRASS
LATCH SLEEVE PLATING : NICKEL
CONTACTS : COPPER ALLOY
CONTACT PLATING : 7µ" GOLD PLATED OVER 196µ" NICKEL MIN.
INSULATOR : PPS (HIGH TEMPERATURE)
MECHANICAL
DURABILITY: 5000 CYCLES
OPERATING TEMP. RANGE: -40 C ~ +200 C
PROCESS TEMPERATURE : 260 C FOR 5 SECONDS
MAX. TORQUE VALUE : 4.5 Nm [39 IN/lbs]
SHIELDING: 75dB @ 10MHz
40dB @ 1GHz
IP RATING: 50
12
.
0.
1[
47
6]
821B YYY - 2 0 3 R F0 1
SERIES
12.00 [0.475]
# OF POSITIONS
(Ex. 002)
**SEE CHART A**
2 = FEMALE
SOLDER CUP (PANEL MOUNT)
1 = GOLD FLASH
FIXED FRONT NUT
RoHS COMPLIANT
NICKEL/CHROME PLATED SHELL
0.871
22.12
0.746
18.95
0.413
10.50
(ACCROSS FLATS)
M12*1.0
0.545
13.84
0.550
13.97
0.417
10.60
PANEL CUTOUT
0.061
1.55
TOLERANCE = +0.10, -0.0
[+0.004, -0.00]
MAX PANEL THICKNESS = [0.236]
6.00
CHART A
1
1
= KEY LOCATION
1
1
1
**VIEW FROM TERMINATION END**
1
1
1
1
2 POSITION
20 AWG MAX.
15 AMP MAX.
PIN
= 1.30 [0.051]
CONTACT
RESISTANCE
= 5 mΩ
TEST VOLTAGE
= 1500V
WORKING VOLTAGE
= 500V
3 POSITION
20 AWG MAX.
12 AMP MAX.
PIN
= 1.30 [0.051]
CONTACT
RESISTANCE
= 5 mΩ
TEST VOLTAGE
= 1300V
WORKING VOLTAGE
= 430V
4 POSITION
22 AWG MAX.
10 AMP MAX.
PIN
= 0.90 [0.035]
CONTACT
RESISTANCE
= 6 mΩ
TEST VOLTAGE
= 1300V
WORKING VOLTAGE
= 430V
5 POSITION
22 AWG MAX.
9 AMP MAX.
PIN
= 0.90 [0.035]
CONTACT
RESISTANCE
= 6 mΩ
TEST VOLTAGE
= 1250V
WORKING VOLTAGE
= 415V
6 POSITION
24 AWG MAX.
7 AMP MAX.
PIN
= 0.70 [0.028]
CONTACT
RESISTANCE
= 7.5 mΩ
TEST VOLTAGE
= 1050V
WORKING VOLTAGE
= 350V
7 POSITION
24 AWG MAX.
7 AMP MAX.
PIN
= 0.70 [0.028]
CONTACT
RESISTANCE
= 7.5 mΩ
TEST VOLTAGE
= 950V
WORKING VOLTAGE
= 315V
8 POSITION
24 AWG MAX.
5 AMP MAX.
PIN
= 0.70 [0.028]
CONTACT
RESISTANCE
= 7.5 mΩ
TEST VOLTAGE
= 950V
WORKING VOLTAGE
= 315V
10 POSITION
28 AWG MAX.
2.5 AMP MAX.
PIN
= 0.50 [0.020]
CONTACT
RESISTANCE
= 10 mΩ
TEST VOLTAGE
= 900V
WORKING VOLTAGE
= 300V
14 POSITION
28 AWG MAX.
2 AMP MAX.
PIN
= 0.50 [0.020]
CONTACT
RESISTANCE
= 10 mΩ
TEST VOLTAGE
= 800V
WORKING VOLTAGE
= 260V
N
C
RoHS COMPLIANT
THESE DRAWINGS AND SPECIFICATIONS
ARE THE PROPERTY OF NorComp AND
SHALL NOT BE REPRODUCED, COPIED
OR USED AS THE BASIS FOR THE
MANUFACTURE OR SALE OF APPARATUS
WITHOUT WRITTEN PERMISSION.
NorComp
DRAWN:
B. BRIDGES
DATE:
1-16-18
SCALE:
N.T.S.
SHEET
1
OF
1
REV:
1
CHECKED:
DATE:
DWG NO.
821BYYY-203RF01
