1N2137A: 产品描述Rectifiers 500V 60A Std. Recovery; 产品类别半导体分立半导体; 文件大小665KB，共4页; 制造商GeneSiC Semiconductor; 标准

下载文档详细参数选型对比全文预览

1N2137A在线购买

供应商	器件名称	价格	最低购买	库存
	1N2137A	-	-	点击查看	点击购买

1N2137A概述

Rectifiers 500V 60A Std. Recovery

1N2137A规格参数

参数名称	属性值
Product Attribute	Attribute Value
制造商 Manufacturer	GeneSiC Semiconductor
产品种类 Product Category	Rectifiers
RoHS	Details
安装风格 Mounting Style	Stud Mount
封装 / 箱体 Package / Case	DO-5
Vr - Reverse Voltage	500 V
If - Forward Current	60 A
类型 Type	Standard Recovery Rectifiers
Vf - Forward Voltage	1.1 V
Max Surge Current	1050 A
Ir - Reverse Current	10 uA
系列 Packaging	Bulk
产品 Product	Rectifiers
工厂包装数量 Factory Pack Quantity	5
单位重量 Unit Weight	1.005308 oz

文档预览

下载PDF文档

全文
预览

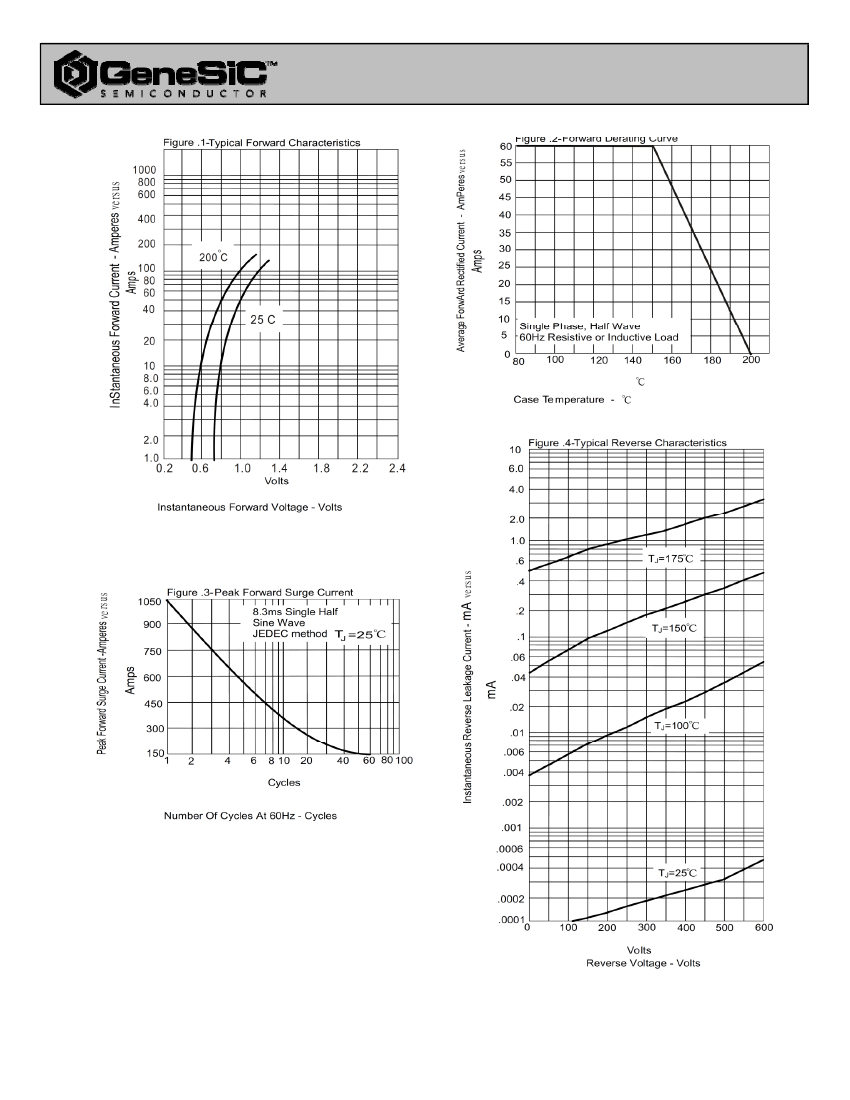

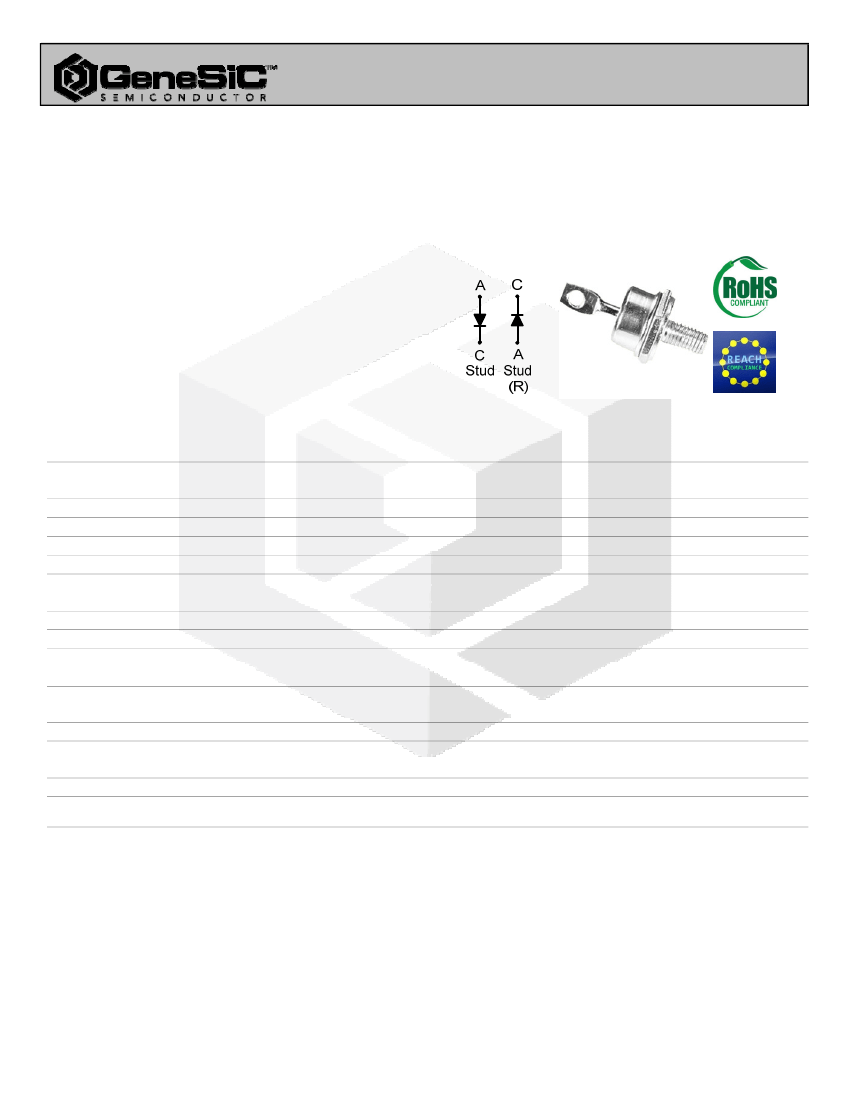

1N2133A thru 1N2138AR

Silicon Standard

Recovery Diode

Features

• High Surge Capability

• Types from 300 V to 600 V V

RRM

• Not ESD Sensitive

Note:

1. Standard polarity: Stud is cathode.

2. Reverse polarity (R): Stud is anode.

3. Stud is base.

DO-5 Package

RRM

= 300 V - 600 V

=60 A

Maximum ratings, at T

= 25 °C, unless otherwise specified

Parameter

Repetitive p

peak reverse voltage

RMS reverse voltage

DC blocking voltage

Continuous forward current

Surge non-repetitive forward

current, Half Sine Wave

Operating temperature

Storage temperature

Symbol

RRM

RMS

F,SM

stg

≤ 150 °C

= 25 °C, t

= 8.3 ms

Conditions

1N2133A(R) 1N2135A(R) 1N2137A(R) 1N2138A(R)

300

210

1050

-55 to 150

400

280

100

1050

-55 to 150

500

350

150

1050

-55 to 150

600

420

200

1050

-55 to 150

Unit

°C

Electrical characteristics, at Tj = 25 °C, unless otherwise specified

Parameter

Diode forward voltage

Reverse current

Symbol

Conditions

= 60 A, T

= 25 °C

= 50 V, T

= 25 °C

= 50 V, T

= 150 °C

1N2133A(R) 1N2135A(R) 1N2137A(R) 1N2138A(R)

1.1

0.65

1.1

0.65

1.1

0.65

1.1

0.65

Unit

μA

°C/W

Thermal characteristics

Thermal resistance, junction -

case

thJC

Feb 2016

Latest version of this datasheet at: www.genesicsemi.com/silicon-products/standard-recovery-rectifiers/

1N2137A相似产品对比

	1N2137A	1N2135A	1N2138AR	1N2133AR	1N2137AR
描述	Rectifiers 500V 60A Std. Recovery	Rectifiers 400V 60A Std. Recovery	Rectifiers 600V 60A REV Leads Std. Recovery	Rectifiers 300V 60A REV Leads Std. Recovery	Rectifiers 500V 60A REV Leads Std. Recovery
Product Attribute	Attribute Value	Attribute Value	Attribute Value	Attribute Value	Attribute Value
制造商 Manufacturer	GeneSiC Semiconductor	GeneSiC Semiconductor	GeneSiC Semiconductor	GeneSiC Semiconductor	GeneSiC Semiconductor
产品种类 Product Category	Rectifiers	Rectifiers	Rectifiers	Rectifiers	Rectifiers
RoHS	Details	Details	Details	Details	Details
安装风格 Mounting Style	Stud Mount	Stud Mount	Stud Mount	Stud Mount	Stud Mount
封装 / 箱体 Package / Case	DO-5	DO-5	DO-5	DO-5	DO-5
Vr - Reverse Voltage	500 V	400 V	600 V	300 V	500 V
If - Forward Current	60 A	60 A	60 A	60 A	60 A
类型 Type	Standard Recovery Rectifiers	Standard Recovery Rectifiers	Standard Recovery Rectifiers	Standard Recovery Rectifiers	Standard Recovery Rectifiers
Vf - Forward Voltage	1.1 V	1.1 V	1.1 V	1.1 V	1.1 V
Max Surge Current	1050 A	1050 A	1050 A	1050 A	1050 A
Ir - Reverse Current	10 uA	10 uA	10 uA	10 uA	10 uA
系列 Packaging	Bulk	Bulk	Bulk	Bulk	Bulk
产品 Product	Rectifiers	Rectifiers	Rectifiers	Rectifiers	Rectifiers
工厂包装数量 Factory Pack Quantity	5	5	5	5	5
单位重量 Unit Weight	1.005308 oz	1.005308 oz	1.005308 oz	1.005308 oz	1.005308 oz
