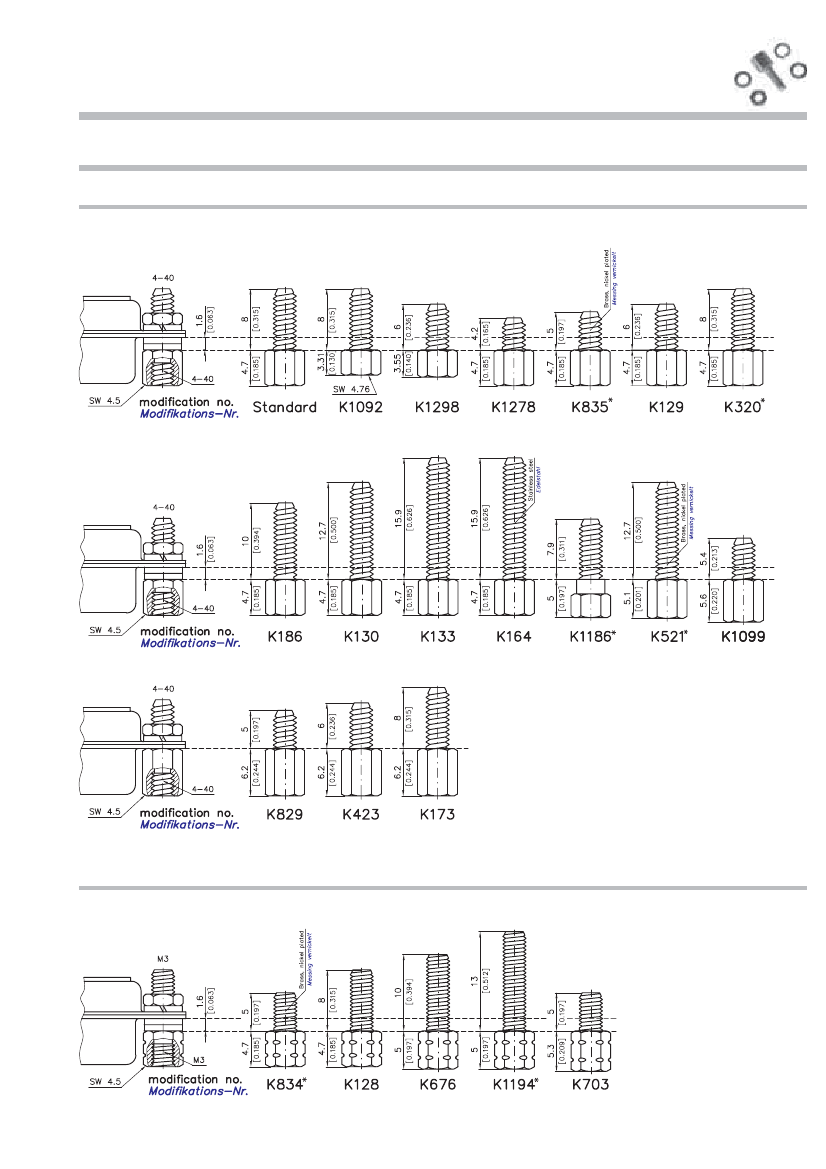

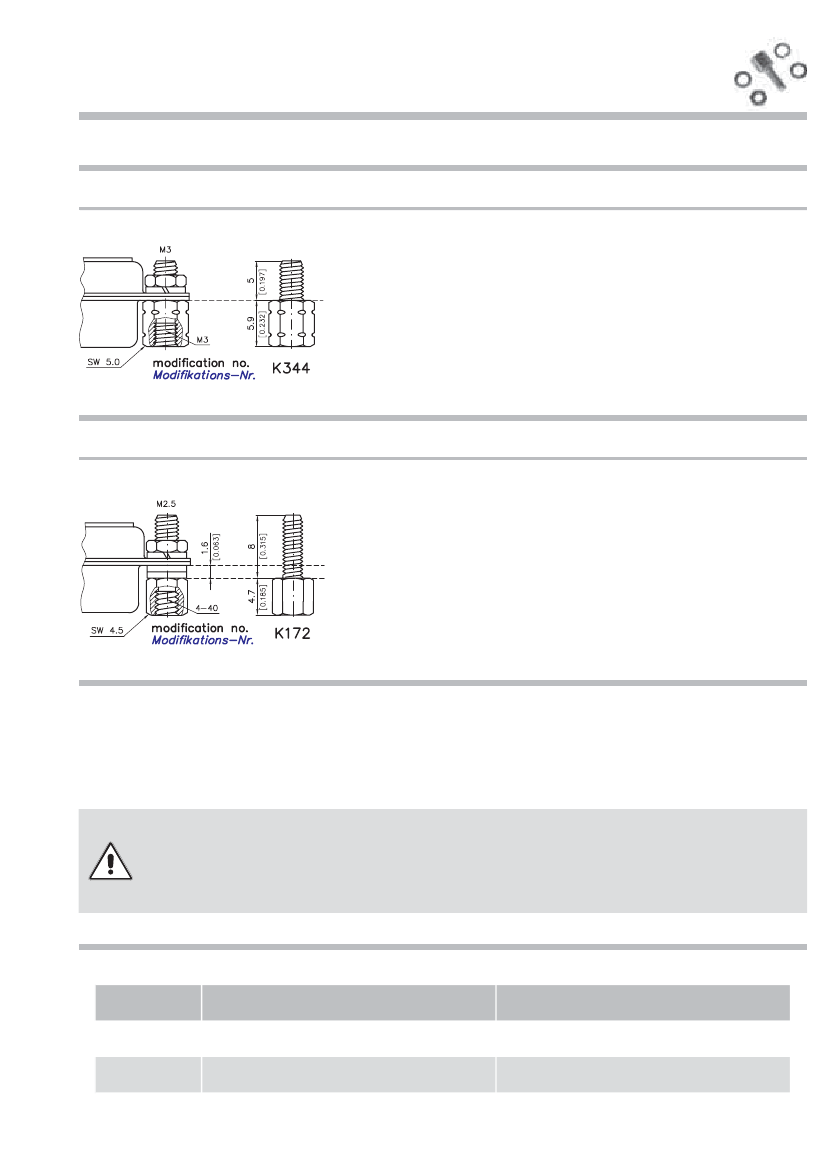

Female Screw Locks F-GSCH1/5...
Sechskantbolzen F-GSCH1/5...
Hex. 4.5 mm (0.177“)
Schlüsselweite 4,5 mm
Outer Thread 4-40 UNC, Inner Thread 4-40 UNC
Außengewinde 4-40 UNC, Innengewinde 4-40 UNC
Outer Thread M3, Inner Thread M3
Außengewinde M3, Innengewinde M3
ALL DIMENSIONS IN MILLIMETERS - VALUES FOR INCHES IN BRACKETS - TECHNICAL DATA SUBJECT TO CHANGE
DS 10/2005
65

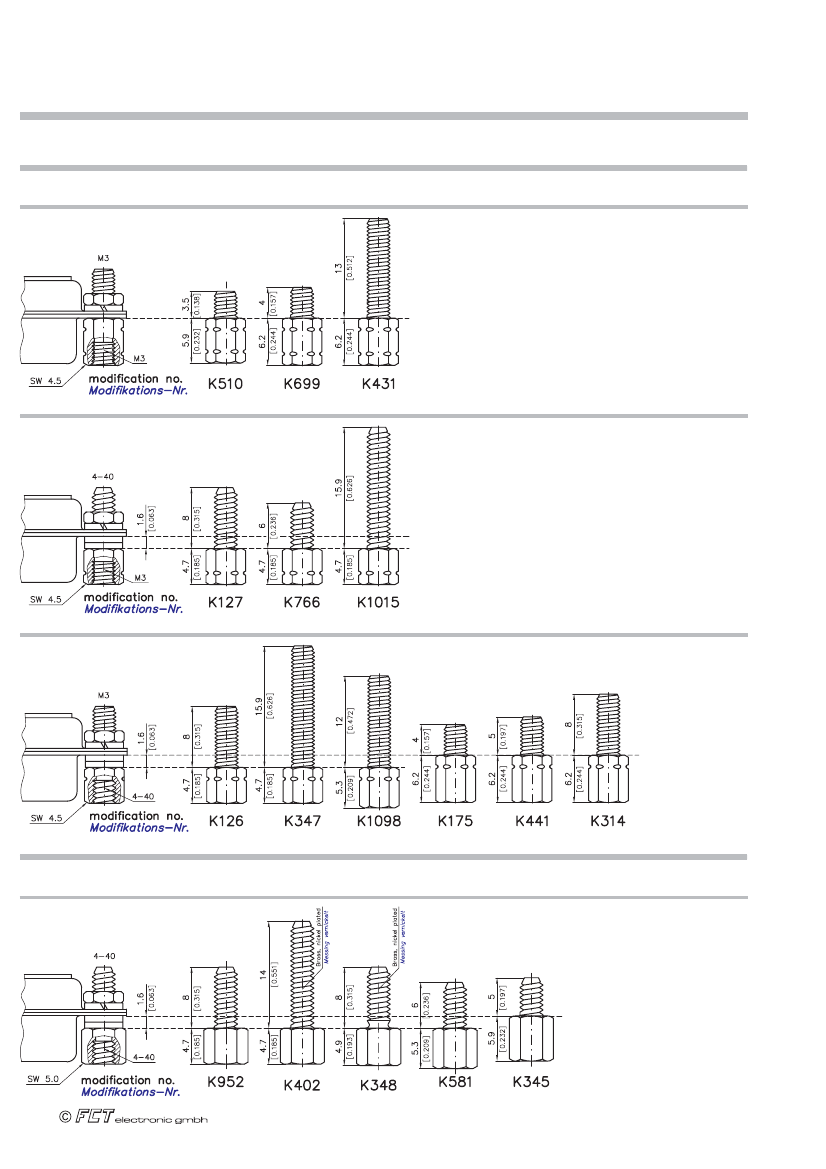

Female Screw Locks F-GSCH1/5...
Sechskantbolzen F-GSCH1/5...
Hex. 4.5 mm (0.177“)
Schlüsselweite 4,5 mm
Outer Thread M3, Inner Thread M3
Außengewinde M3, Innengewinde M3
Outer Thread 4-40 UNC, Inner Thread M3
Außengewinde 4-40 UNC, Innengewinde M3
Outer Thread M3, Inner Thread 4-40 UNC
Außengewinde M3, Innengewinde 4-40 UNC
Hex. 5.0 mm (0.197“)
Schlüsselweite 5,0 mm
Outer Thread 4-40 UNC, Inner Thread 4-40 UNC
Außengewinde 4-40 UNC, Innengewinde 4-40 UNC
66
DS 10/2005
TECHNISCHE ÄNDERUNGEN VORBEHALTEN – MAßE IN MILLIMETER (INCHES IN KLAMMERN)
Female Screw Locks F-GSCH1/5...
Sechskantbolzen F-GSCH1/5...
Hex. 5.0 mm (0.197“)
Schlüsselweite 5,0 mm
Outer Thread M3, Inner Thread M3
Außengewinde M3, Innengewinde M3
Hex. 4.5 mm (0.177“)
Schlüsselweite 4,5 mm
Outer Thread M2,5; Inner Thread 4-40 UNC
Außengewinde M2,5; Innengewinde 4-40 UNC
Ordering Example
Bestellbeispiel
Female screw lock, spanner size Hex. 4,5 mm (0.177“), outer thread M3,
length 5 mm (0.197“), inner thread 4-40 UNC, head size 6.2 mm (0.244“),
tin plated:
F-GSCH1/5-K441SN
Sechskantbolzen mit Schlüsselweite 4,5 mm, Außengewinde M3, Länge
5 mm, Innengewinde 4-40 UNC, Kopfhöhe 6,2 mm, verzinnt:
F-GSCH1/5-K441SN
Washers are not included for head size 5.9 mm (0.232“) or 6.2 mm (0.244“). All female screw locks are packed in pairs (that
means 2 bolts, 4 washers, 2 spring washers, 2 nuts). Also available bulk packed on request.
* Please request the number of accessories included.
Bei Kopfhöhe 5,9 mm oder 6,2 mm sind im Lieferumfang keine Unterlegscheiben enthalten. Alle Sechskantbolzen sind
paarweise (d.h. 2 Bolzen, 4 Unterlegscheiben, 2 Federringe, 2 Muttern) verpackt. Auf Anfrage auch als Schüttware lieferbar.
* Die Anzahl des beigefügten Zubehörs bitte anfragen.
Specification
Technische Beschreibung
Zinc Plated Version
Verzinkte Ausführung
Steel, zinc plated, yellow chromate
Stahl, verzinkt, gelb chromatiert
F-GSCH1/5-...
Tin Plated Version
Verzinnte Ausführung
Steel, tin plated
Stahl, verzinnt
F-GSCH1/5-...SN
Material
Material
Order number
Bestellnummer
ALL DIMENSIONS IN MILLIMETERS - VALUES FOR INCHES IN BRACKETS - TECHNICAL DATA SUBJECT TO CHANGE
DS 10/2005
67
