Datasheet> 器件分类 > 无源元件> HCM49-12000MABJTR
PDF数据手册
文档预览

HCM49-12000MABJTR

产品描述Crystals 12MHz 18pF
产品类别无源元件
文件大小74KB，共1页
制造商CITIZEN
官网地址http://ce.citizen.co.jp/e/index.html
下载文档 详细参数 选型对比 全文预览

HCM49-12000MABJTR在线购买

供应商 器件名称 价格 最低购买 库存
HCM49-12000MABJTR - - 点击查看 点击购买

HCM49-12000MABJTR概述

Crystals 12MHz 18pF

HCM49-12000MABJTR规格参数

参数名称属性值
产品种类
Product Category		Crystals
制造商
Manufacturer		CITIZEN
RoHSNo RoHS Version Availableevsxvseyxsfvbqaqrcecuxzfyutedy
端接类型
Termination Style		SMD/SMT
封装 / 箱体
Package / Case		HC-49/US
负载电容
Load Capacitance		18 pF
频率
Frequency		12 MHz
容差
Tolerance		30 PPM
频率稳定性
Frequency Stability		50 PPM
激励电平
Drive Level		100 uW
最小工作温度
Minimum Operating Temperature		- 40 C
最大工作温度
Maximum Operating Temperature		+ 85 C
长度
Length		11.4 mm
宽度
Width		4.7 mm
高度
Height		4.3 mm
ESR80 Ohms
安装风格
Mounting Style		SMD/SMT
工厂包装数量
Factory Pack Quantity		1000
类型
Type		AT-Cut Crystal

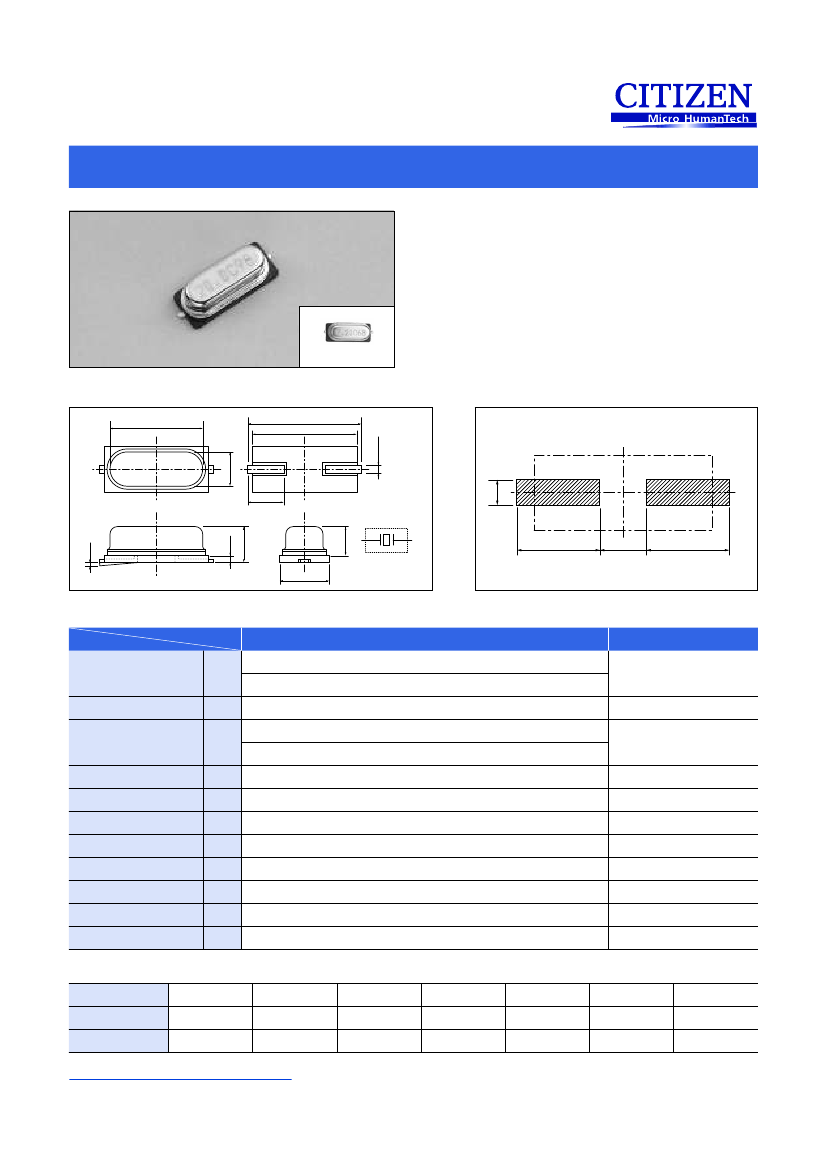

文档预览

下载PDF文档
AT-CUT CRYSTAL UNIT
(SMD • Metal-can Type)
RoHS compliant
HCM49
■
FEATURES
1000pcs/reel
7Surface
mount type of metal-can HC-49/U-S.
High performance with the resistance weld sealing.
7Suitable
for various applications such as
communication devices, AV devices and measuring
instruments.
Life-size
■
DIMENSION [mm]
10.5 Max.
12.4±0.4
11.4±0.2
＋
0.1
−
0.2
■
SOLDER PAD LAYOUT [mm]
3.81 Max.
0.8
（4.32）
Internal connection
（0.64）
4.3 Max.
3.6 Max.
1.5
＋
0.15
−
0.05
5.5
3
5.5
4.7±0.2
■
STANDARD SPECIFICATIONS
Item
Nominal Frequency
Frequency Tolerance
Frequency Tolerance
over Operating
Temperature Range
Operating Temperature Range
Storage Temperature Range
Motional (series) resistance
Load capacitance
Shunt capacitance
Level of drive
Insulation Resistance
Aging (first year)
Model
HCM49
3.5MHz∼30.0MHz Fundamental）
（
30.0MHz∼50.0MHz 3rd Overtone）
（
±30ppm
below 6.0MHz:±50ppm
above 6.0MHz:±30ppm
−
40℃∼
＋
85℃
−
55℃∼
＋
125℃
Conditions
Need to contact us for
the available frequency
f
0
△
f/f
0
△
f/f
0
at 25˚C
−
10℃∼
＋
60℃
T
OPR
T
STR
R
1
C
L
C
0
D
L
I
R
△
f/f
0
Refer to the following table
Fundamental:10.0pF∼
∞ 
3rd Overtone:5.0pF∼
∞
7.0pF Max.
100μW
500MΩMin.
±5ppm Max.
at 25˚C
Need to specify your requirement
DC100V±15V
25℃±3℃
■
MOTIONAL (SERIES) RESISTANCE (R
1
)
Frequency Range
Mode
R
1
3.5MHz≦f
0
＜4.0MHz 4.0MHz≦f
0
＜6.0MHz 6.0MHz≦f
0
＜10MHz 10MHz≦f
0
＜14MHz
Fundamental
200ΩMax.
Fundamental
150ΩMax.
Fundamental
100ΩMax.
Fundamental
80ΩMax.
14MHz≦f
0
＜30MHz
Fundamental
50ΩMax.
30MHz≦f
0
＜36MHz
3rd Overtone
140ΩMax.
36MHz≦f
0
≦50MHz
3rd Overtone
100ΩMax.
http://cfm.citizen.co.jp/english/product/pr02.html
